Bullerskyddskärm

Trafikverket har infört standardiserade produkter för bullerskyddsskärmselement för järnväg med hastigheter mellan 0 – 250 km/h.

Produkterna är obligatoriska för hastigheter över 160 km/h och ska tillämpas i Trafikverkets järnvägsprojekt.

Bullerskyddsskärmselementen följer gällande regelverk Eurokod, Transportstyrelsens författningssamling (TSFS), Trafikverkets regelverk samt den för upphandlingen framtagna kravspecifikationen, där vissa krav skärpts jämfört med regelverken.

Följande standardiserade produkter har tagits fram:

  • Standard skärmelement icke transparent enkelsidig absorption. Valfri längd 0–5 m (jämna halvmeter/meter bör användas dvs 0,5 m, 1 m, 1,5 m osv).
  • Skärmelement transparent, valfri längd, 0–3 m (jämna halvmeter/meter bör användas dvs 0,5 m, 1 m, 1,5 m osv).
  • Dörrar

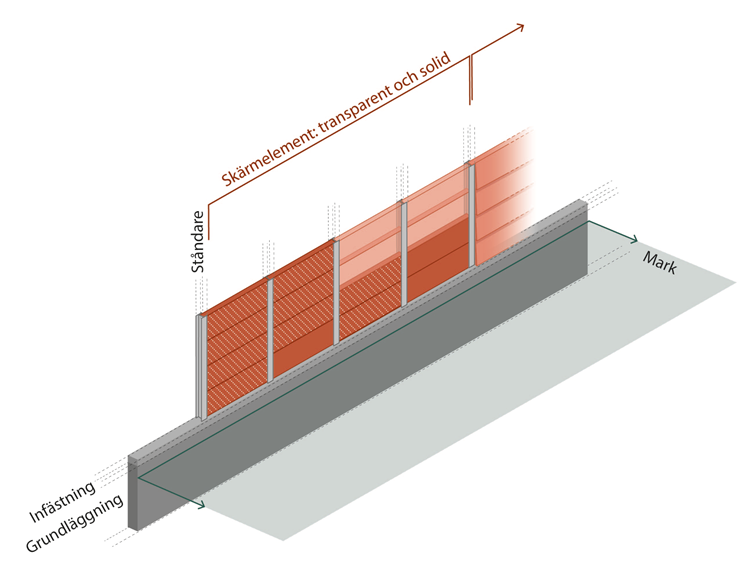

I dagsläget omfattas inte ståndare, infästning och grundläggning. Gränssnittet mellan bullerskyddsskärmselementen och resterande anläggning illustreras i figuren nedan.

Endast bullerskyddsskärmselementen omfattas, markerade i rött i illustrationen. Ståndare, infästning och grundläggning omfattas inte.

Riktlinjer kring hur projekt bör hantera skärmelementen avseende dimensionering av höjder och längder kommer att tas fram.

Trafikverket kommer också att undersöka utförandet av grundläggningen för bullerskyddskärmar med skärmelementen för att åstadkomma en kostnadseffektiv helhetslösning. Ett arbete med att ta fram gestaltningsvarianter av bullerskyddskärmselementen är också påbörjat.

För att hitta information och dokumentation gällande de produkter som tillhör bullerskyddsskärm, följ länkarna nedan.

  • För TRVINFRA-dokument, välj ämnesområde Ban- och Stationsutformning
  • För kravspecifikation, ritningar, instruktioner och miljödokumentation, välj Övrigt, Fysisk barriär och Bullerskydd. Kravspecifikation återfinns under mapp för instruktioner.
  • För artiklar i Materialkatalogen, välj Övriga anläggningar och Bullerskydd
